出退表示器ShuttaiHyouji

出退表示機は、 職場における『在席・外出・会議中』など社員、職員の状況を表示するシステムです。

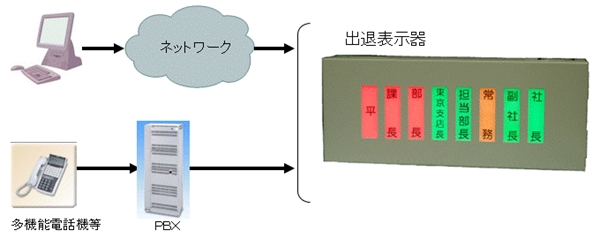

表示器本体とPCのみでもシステム構成ができ、低価格で実現できます。
また表示部に高輝度LEDを採用したことにより、見やすく且つ低消費電力を実現しています。





出退表示機の特徴

表示の点灯/滅灯は、パソコン(PC)や専用端末(多機能電話機等)の操作で可能

専用端末:内線電話と同等の線材で配線が可能であり、配線工事が簡単 (Type1)

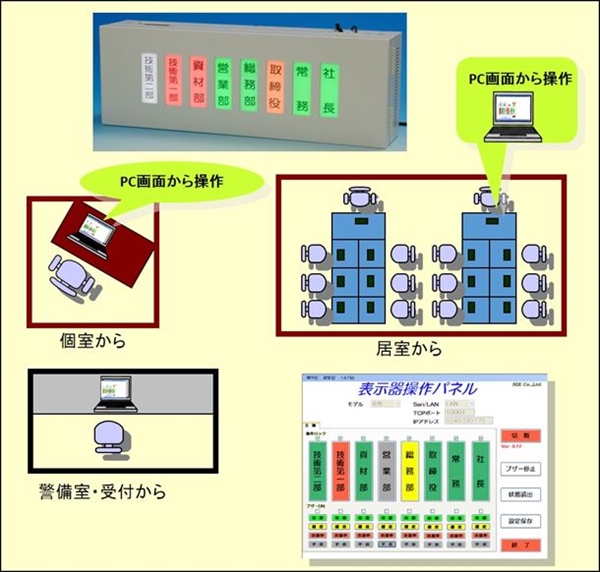

パソコン:PC画面から簡単に操作でき、最新状況もPC画面で確認可能 (Type2)
高輝度LED使用により、低消費電力を実現

指定された表示が点灯/滅灯した場合、ブザー音での通知が可能(オプション)


製品仕様

表示窓
数・寸法
窓数:各装置8窓 または12窓 ※1
寸法:各窓 30×100mm
表示色 3色LED:赤、緑、青 (組み合わせにより7色可)
単色LED:赤、緑、黄 (ご注文時指定)
表示文字 ユーザ様作成 OHP用フィルムへの黒文字印刷による
・・・フィルムは前面より交換可能
点灯、消灯制御 Type1 (専用端末用)
・多機能電話機(※2)操作、PBX経由電話回線信号により表示窓が点灯/消灯
・360 インター点滅も識別表示可能
Type2 (PC用)
・表示機操作ソフト(付属)によりPCから各窓、各色点灯、消灯制御
指定窓表示変更時の
ブザー音通知
点灯または消灯時のブザー音発生を表示窓毎に指定可能 (オプション)
ブザー音停止はPC、または外部ボタン(オプション)から可能

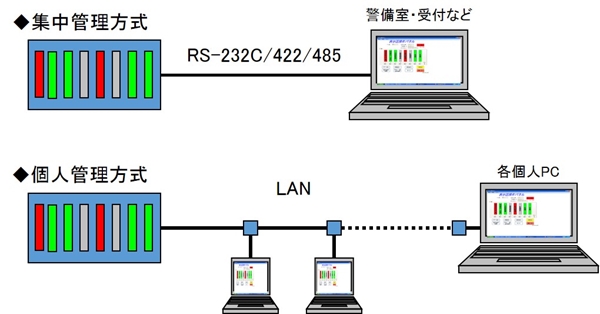

制御信号通信
(TypeA2 ※3)
RS-232C10BASE-T/100BASE-TX
RS-422/485 (オプション)
電源 AC100V/0.5A 以下
使用環境条件 5〜40 ℃
外形寸法・質量 8窓:約500×200×100mm (突起部を含まず) 約4kg
12窓:約550×200×100mm (突起部を含まず) 約4.5kg
付属品 取付金具
取扱説明書
表示器操作ソフト (Type2)

※1 筐体寸法、窓数などはご要望により変更が可能です。
※2 沖電気工業株式会社様のPBXに対応。
※3 PCと本装置間に特殊な通信インタフェースを必要とする場合はご相談ください。
※ 仕様等は、予告無く変更される場合があります。
